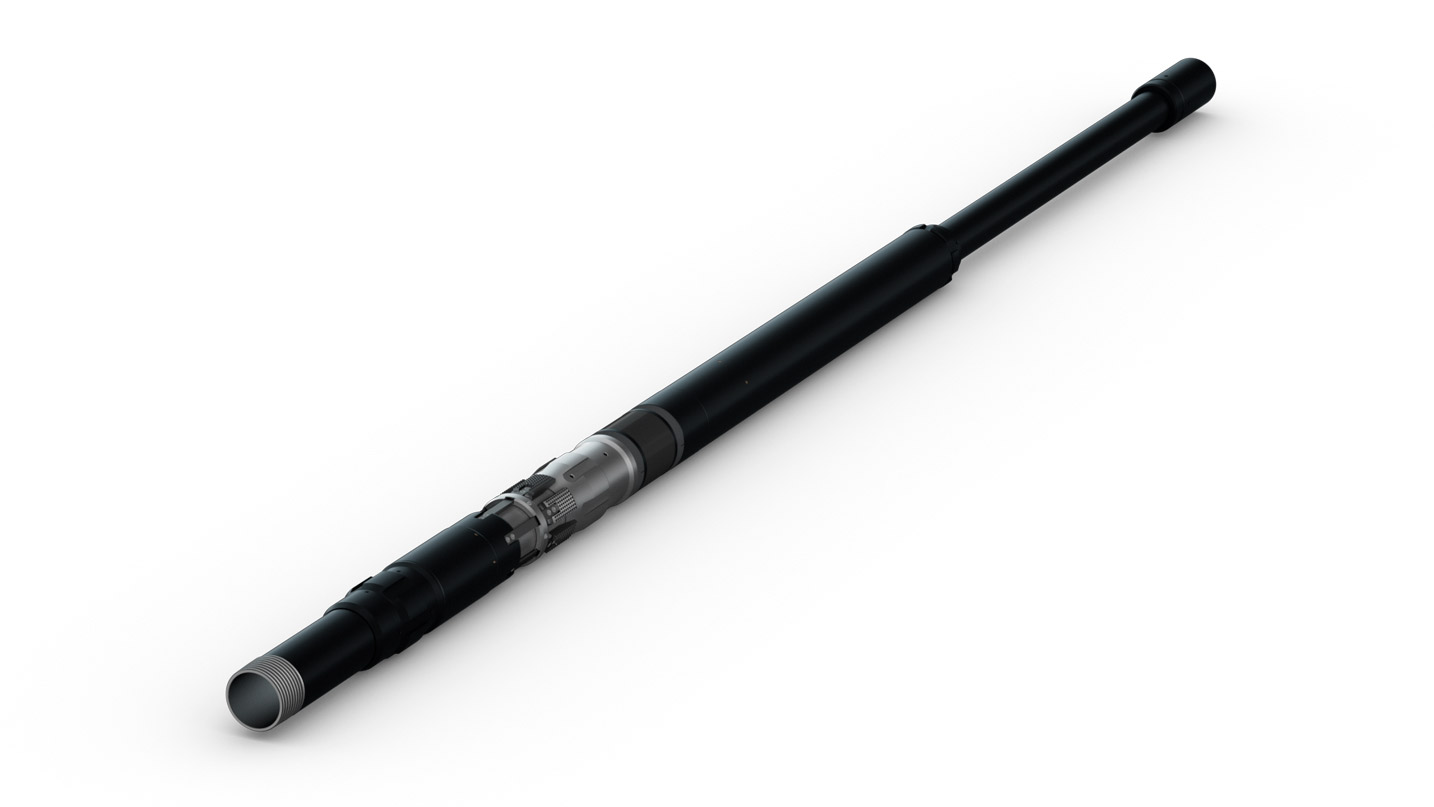

Подвеска хвостовика гидромеханическая с отсоединением до цементирования (высокого давления) НПКФ-ПХ-ГМЦ (Р-110)

Главная / Продукция / Подвеска хвостовика гидромеханическая с отсоединением до цементирования (высокого давления) НПКФ-ПХ-ГМЦ (Р-110)
Подвеска хвостовика гидромеханическая с отсоединением до цементирования (высокого давления) НПКФ-ПХ-ГМЦ (Р-110)
Описание
Подвеска хвостовика гидромеханическая с отсоединением до цементирования (высокого давления) НПКФ-ПХ-ГМЦ (Р-110) предназначена для проведения спуска и подвешивания хвостовика в предыдущей обсадной колонне, разъединения хвостовика от транспортировочной колонны с дальнейшим цементированием (сплошным или манжетным) и герметичного разобщения межколонного пространства

Применение
Применяется в вертикальных, горизонтальных и наклонно-направленных скважинах.
01
ПРЕИМУЩЕСТВА
Имеется возможность регулировки давления активации узлов якорения и разъединения в заводских и скважинных условиях;
В конструкции предусмотрен усиленный паркерный узел, обеспечивающий герметизацию при перепаде давления до 70 МПа.
Выполнена из марки стали Р-110 для надежной работы при высоком давлении;
Возможно изготовление с различными типами присоединительных резьб, в том числе с резьбами премиум класса линейки ТМК.
Сборка и опрессовка всех узлов и элементов производится на заводе-изготовителе, тем самым исключается необходимость дополнительных работ в полевых условиях;
Отсоединение подвески хвостовика от транспортировочной колонны производится механическим способом до процесса цементирования хвостовика, что обеспечивает своевременную срезку цементного раствора после активации пакерного узла;
Имеется резервный (гидравлический) способ отсоединения установочного инструмента;
Возможно проведение операции по гидроразрыву пласта с применением стингера.
ТЕХНОЛОГИЯ
Подвеска хвостовика гидромеханическая с отсоединением до цементирования (высокого давления) НПКФ-ПХ-ГМЦ (Р-110) используется при повышенных требованиях к герметичности соединений и к удерживаемым перепадам давления в нефтяных и газовых скважинах.

Подвеска состоит из извлекаемой (установочный инструмент) и не извлекаемой части.


02
Установочный инструмент используется для спуска и установки подвески в скважине, а также для манипулирования хвостовиками в ходе операций цементирования.

Основным способом разъединения является механический, отворотом вправо (до цементирования).

Также в установочном инструменте имеется резервный гидравлический способ разъединения, применяемый в случаях, если из-за конструктивных особенностей ствола скважины и бурового оборудования отсутствует возможность передачи необходимого крутящего момента на механический узел разъединения. Реализованный принцип с использованием ударного гидравлического механизма разъединения обеспечивает наиболее надежную систему отцепления транспортировочной колонны от хвостовика.

ХАРАКТЕРИСТИКИ
03
ВАШИ ВЫГОДЫ ОТ НПК " ФИЛЬТР"
Различные модели подвесок хвостовиков
Бесплатная консультация по применению устройства
Услуги по инженерному сопровождению, установке изделия
1
3
2
04
Закажите бесплатный расчет оборудования
Наши специалисты подъедут к вам в офис и расскажут о нашей продукции и обсудят применимость в ваших условиях
