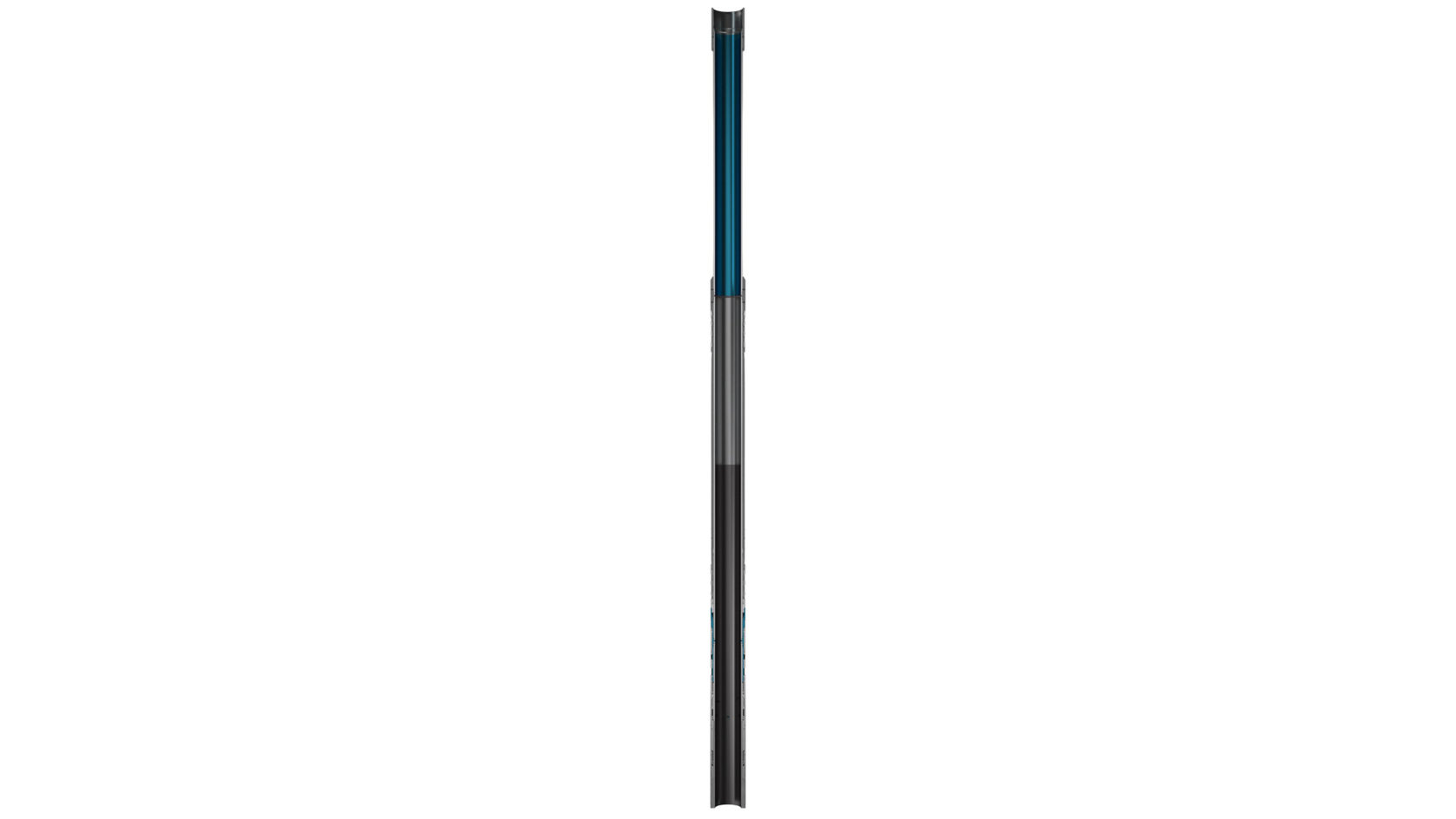

Пакер гидравлический проходной НПКФ-П-ПГПМ

Описание

Пакер гидравлический проходной НПКФ-П-ПГПМ применяется для предотвращения межпластовых перетоков и изоляции газонефтеводоносных пластов. Пакер предназначен для работы как в зоне цементирования, так и вне зоны цементирования.

Применение

Применяется в скважинах с горизонтальным окончанием.

Получить цену

01

ПРЕИМУЩЕСТВА

Исключает проникновение пластового газа или агрессивной жидкости в твердеющую тампонажную смесь;

Клапанная система пакера снабжена ограничителем давления пакеровки для защиты уплотнительного элемента от воздействия повышенного давления при активации;

Вызывает образование над собой зоны седиментационного уплотнения тампонажного раствора, способствует формированию качественного цементного камня, защищает цементный камень от ударной волны при перфорации, сохраняет его контакт с трубами при изменении осевых нагрузок на колонну;

Пакер НПКФ-П-ПГПМ не требует разбуривания, так как после срабатывания не перекрывает проходной канал обсадной колонны;

Возможно изготовление с различными типами присоединительных резьб, в том числе с резьбами премиум класса линейки ТМК.

Использование пакера позволяет уменьшить давление и исключить значительную водоотдачу тампонажного раствора ниже места его установки, за счет чего в этой зоне исключается значительная усадка цементного камня и, следовательно, нарушение его контакта со стенкой скважины;

ТЕХНОЛОГИЯ

Пакер гидравлический проходной НПКФ-П-ПГПМ устанавливается на колонне обсадных труб в заданном интервале глубины при креплении скважины. На обсадной колонне может быть установлено несколько пакеров.

После продавки цемента в колонну спускается цементировочная пробка НПКФ-МСЦ-CLOSE-PLUG, которая проходит через пакер и приводит в действие специальную втулку.

02

Втулка перемещается на рабочий ход и открывает специальные каналы в корпусе, через которые происходит поступление рабочей жидкости в рукавную зону пакера.

Под действием давления втулка в клапанном узле перемещается на рабочий ход, перекрывая поступление рабочей жидкости под рукав, при этом фиксатор стопорит втулку от осевого перемещения в начальное положение.

После срабатывания пакер НПКФ-П-ПГПМ не перекрывает проходной канал обсадной колонны, его разбуривание не требуется.

ХАРАКТЕРИСТИКИ

03

ВАШИ ВЫГОДЫ ОТ НПК " ФИЛЬТР"

Различные модели пакера

Услуги по инженерному сопровождению, установке изделия

Бесплатная консультация по применению устройства

1

3

2

04

Закажите бесплатный расчет оборудования

Наши специалисты подъедут к вам в офис и расскажут о нашей продукции и обсудят применимость в ваших условиях

ВОПРОС - ОТВЕТ

05

ДОКУМЕНТАЦИЯ

Сертификат соответствия ТР ТС 010/2011. Фильтры скважинные"
Pdf, 28.2mb
