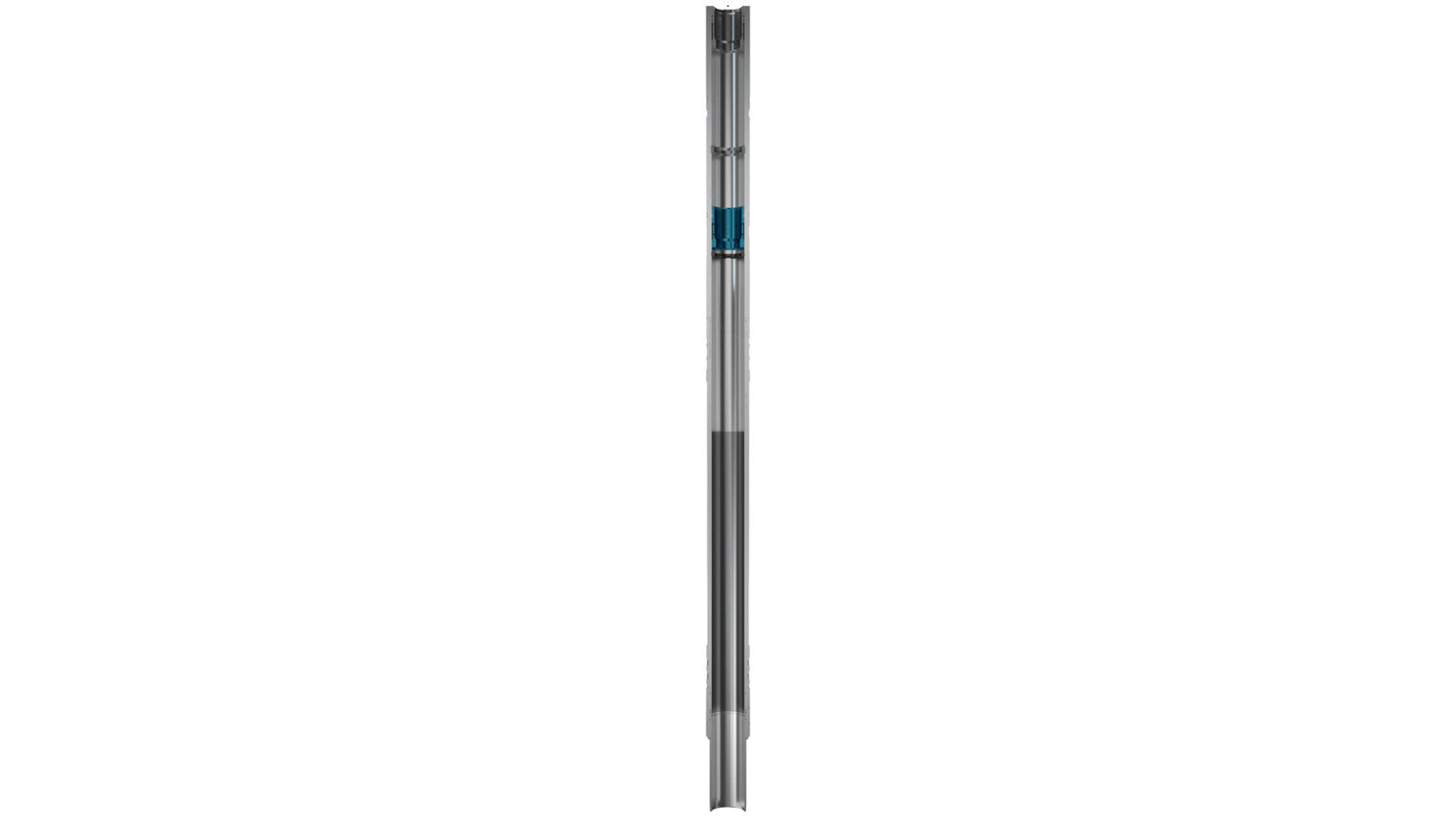

Пакер гидравлический манжетного цементирования НПКФ-П-ГМЦ
Описание
Пакер НПКФ-П-ГМЦ применяют при технологических операциях манжетного цементирования и гарантированного разделения пластов с высокой впитывающей способностью от расположенного выше открытого объема скважины, независимо месторасположения пласта.

Применение
Применяется в вертикальных, горизонтальных и наклонно-направленных скважинах. Используется в комплекте с подвеской хвостовика НПКФ-ПХ-ГМЦ.
01
ПРЕИМУЩЕСТВА
Предотвращает смешивание пластовых жидкостей и газов с твердеющим тампонажным раствором.
Способствует образованию над собой участка седиментационного уплотнения тампонажного раствора.
Оснащен системой, исключающей перемещение втулки, закрывающей цементировочные окна, в начальное положение после завершения процесса цементирования
Возможно изготовление с различными типами присоединительных резьб, в том числе с резьбами премиум класса линейки ТМК
ТЕХНОЛОГИЯ
Пакер устанавливают на сборке обсадных труб через заданный интервал при операции укрепления скважины. Пакер НПКФ-П-ГМЦ работает следующим образом:

После спуска хвостовика до необходимой глубины и промывки скважины необходимо активировать пакер. Активация пакера происходит гидравлически, путем сброса в транспортировочную колонну специального шара из комплекта пакера и повышения давления до значения, при котором осуществляется доступ к клапанам пакера.


02
Ступенчатым повышением давления проводится запакеровка затрубного пространства скважины. При достижении давления закрытия клапанов системы подрукавная полость пакера отсекается от внутриколонного пространства. Ступенчатый набор давления продолжают до момента, при котором открываются цементировочные окна пакера. Далее приступают к цементированию. Прокачивается заданный объем рабочей жидкости (продавки). Цементировочная пробка устанавливается в седло. В этот момент происходит увеличение значения давления рабочей жидкости, что означает момент «стоп». Увеличением давления выше рабочего закрывают цементировочные окна паркера. После завершения операции цементирования скважины оснастка, используемая при проведении операции, разрушается долотами PDC.


ХАРАКТЕРИСТИКИ
03
ВАШИ ВЫГОДЫ ОТ НПК " ФИЛЬТР"
Различные модели пакера
Услуги по инженерному сопровождению, установке изделия
Бесплатная консультация по применению устройства
1
3
2
04
Закажите бесплатный расчет оборудования
Наши специалисты подъедут к вам в офис и расскажут о нашей продукции и обсудят применимость в ваших условиях
