Фильтр скважинный с автономным регулятором притока ARP PRO и сдвижной гильзой
Описание

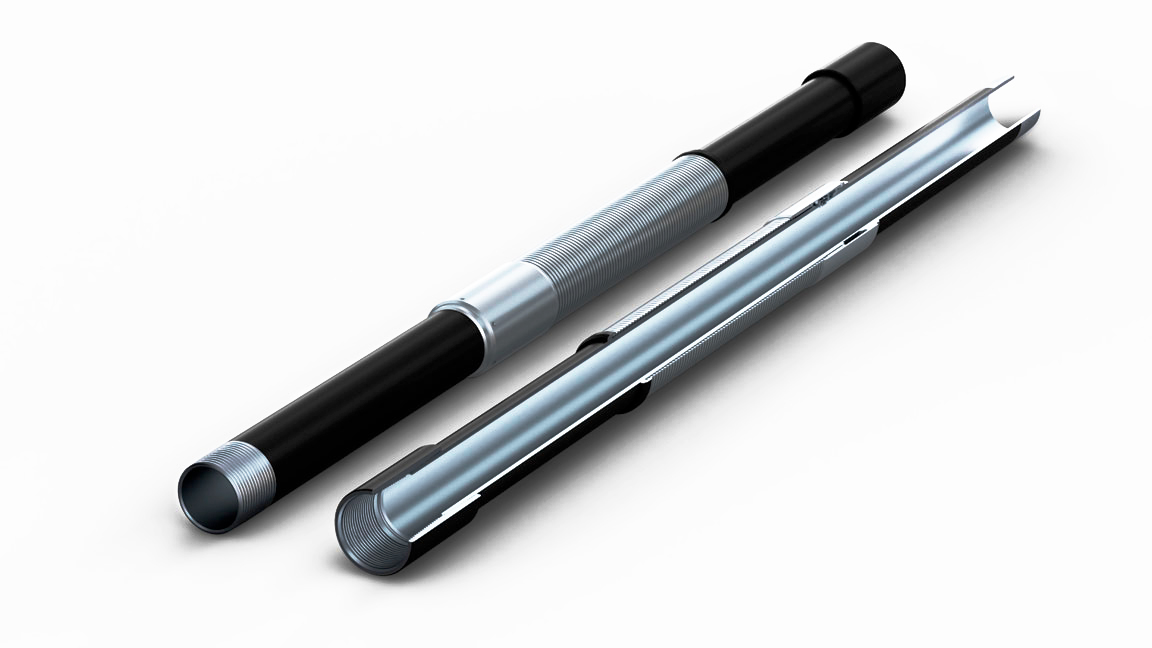

Фильтр стоит из обсадной трубы, концентрично которой последовательно размещены блок фильтроэлемента и отсек, в котором установлен автономный регулятор притока.

Фильтрующий элемент устанавливается на несущей трубе и фиксируется стопорными кольцами, одно из которых выполнено с проходными пазами, соединяющими полость под фильтрующим элементом с отсеком, в котором установлен регулятор притока. Добываемый продукт проходит через фильтрующий элемент скважинного фильтра и затем через открытые каналы проходного кольца поступает в секцию фильтра с автономным регулятором притока и далее через регулятор поступает в несущую трубу.
Внутри фильтра установлена специальная сдвижная гильза, позволяющая открывать/перекрывать приток жидкости через фильтр.

Применение
Применяется в составе компоновки заканчивания нефтедобывающих скважин для очистки добываемого продукта от механических примесей, а также для ограничения притока воды и газа в скважину.
01
ПРЕИМУЩЕСТВА
Снижает затраты на проведение капитального ремонта скважин;
Предотвращает разрушение стенок скважины, за счет чего увеличивается срок эксплуатации скважины, а следовательно, увеличивается коэффициент накопленной добычи;
Фильтр может изготавливаться как с сетчатым, так и с проволочным фильтроэлементом;
Фильтр оснащен сдвижной гильзой, позволяющей открывать/перекрывать приток жидкости через фильтр;
Сочетает в себе преимущества автономных регуляторов притока ARP Select и ARP Select PRO;
Предотвращает прорыв воды и газа в скважину;
Снижает обводненность добываемого продукта;
Увеличивает срок межремонтного периода эксплуатационного оборудования.
02
ТЕХНОЛОГИЯ
Фильтр скважинный с автономным регулятором притока ARP PRO и сдвижной гильзой предназначен для снижения выноса песка и других механических примесей в скважинах, а также для выравнивания профиля притока и ограничения поступления воды и газа в случае их прорыва в скважину. Фильтр устанавливается в области продуктивного пласта нефтедобывающих скважин в составе колонны обсадных труб.


Фильтр оснащен специальной сдвижной гильзой, перемещение которой происходит с помощью специального инструмента.
Гильза имеет специальные профили, в зацепление с которыми входят цанги переключающего инструмента.
Для сообщения внутреннего пространства фильтра с пластом необходимо переместить сдвижную гильзу вниз до упора. Для перекрытия притока и отсечения интервала сдвижную гильзу необходимо переместить в верхнее положение до упора.

Конструкция автономного регулятора притока ARP PRO объединяет в себе преимущества регуляторов ARP Select и ARP Select Pro.
Конструктивно автономный регулятор притока ARP PRO состоит из двух основных участков, расположенных последовательно по потоку жидкости. Первый участок ограничивает нежелательные жидкости основываясь преимущественно на их значительно меньшей вязкости (по сравнению с нефтью) (т.е. менее вязкие жидкости пойдут по «длинной» траектории и, соответственно, потеряют больше энергии на преодоление сил трения). Второй участок ограничивает нежелательные жидкости основываясь преимущественно на различиях в распределении скоростей и давлений с разных сторон плавающей тарелки (по закону Бернулли).
Правильно подобранная геометрия устройств и высокие скорости потока жидкости препятствуют отложению механических примесей в корпусе регуляторов.
Дизайн регуляторов подбирается индивидуально, исходя из скважинных условий Заказчика.
